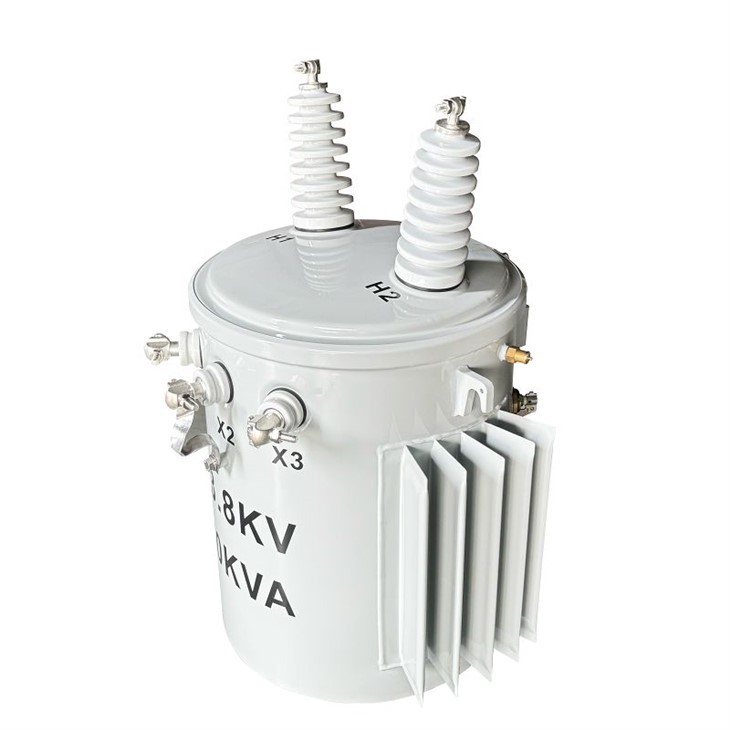

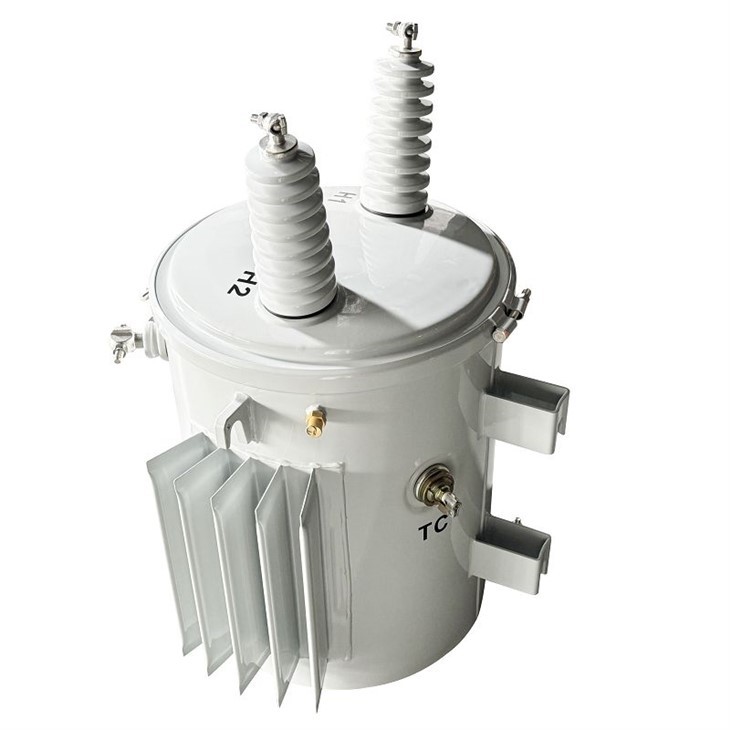

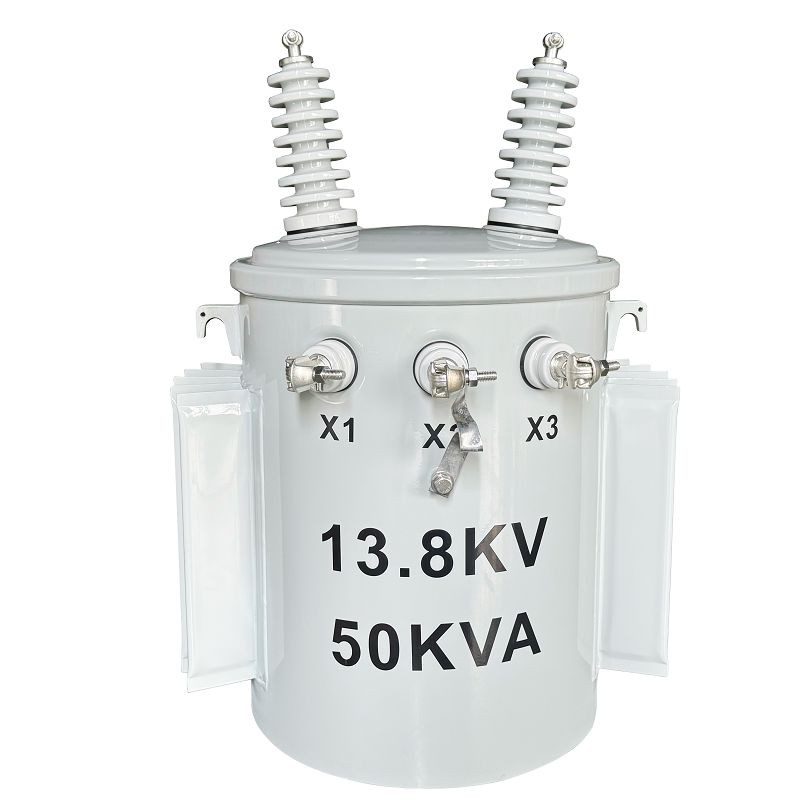

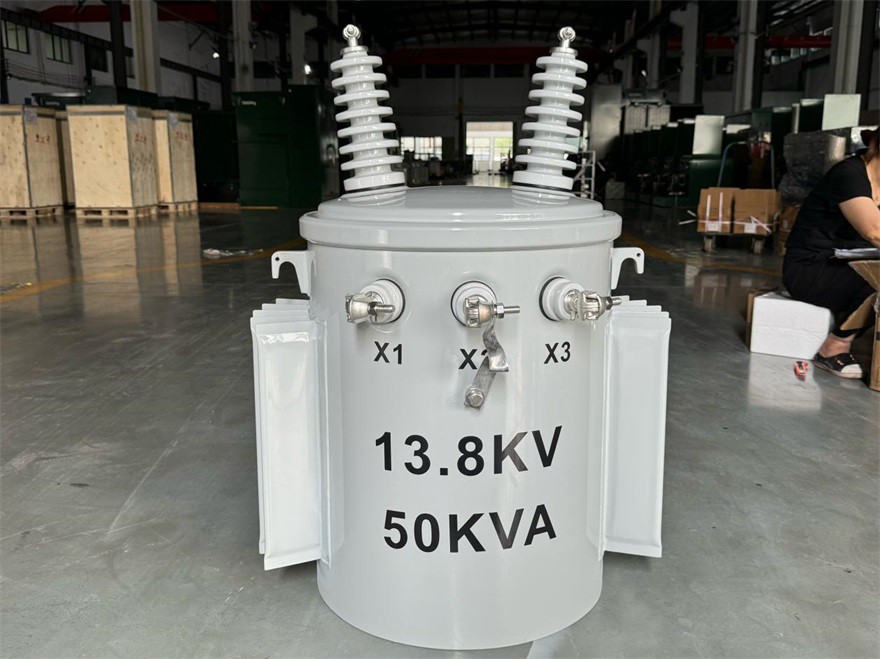

50 kVA transformatorski daljnovod-13,8/0,12*0,24 kV|Gvajana 2024

01 Splošno

1.1 Opis projekta

Naročilo naše stranke iz Gvajane 2024, podjetja za elektrotehnične storitve, vključuje transformatorje z zmogljivostjo 25 kVA, 50 kVA, 75 kVA, 100 kVA in 167 kVA. 50kVA. Idealno za srednje-velika stanovanjska območja ali mala podjetja.

Transformator popolnoma ustreza standardoma IEEE & ANSI C57.12.00. Deluje pri primarni napetosti 13.800 V, ki se zniža na 120/240 V na sekundarni strani, s frekvenco 60 Hz in bakrenimi navitji. Impedanca je 2%, kar zmanjšuje padec napetosti pod obremenitvijo.

Opremljen s hladilnim sistemom ONAN in NLTC (No Load Tap Changer) ponuja 10-odstotno območje odcepov (±2,5 % na odcep), s čimer stabilizira sekundarno napetost tudi s primarnimi nihanji. Izguba brez-obremenitve je 160 W, izguba-ob obremenitvi pa 512 W, kar optimizira porabo energije. Transformator ima subtraktivno polarnost in vektorsko skupino Ii0, ki določa njegovo fazno razmerje.

Kot vodilni proizvajalec transformatorjev, ponujamo popolnotransformatorske rešitveza vaše potrebe električne distribucije.

1.2 Tehnične specifikacije

Specifikacija in podatkovni list enofaznega transformatorja za montažo na drog 50 kVA

1.3 Risbe

Mere in teža enofaznega transformatorja 50kVA

02 Proizvodnja

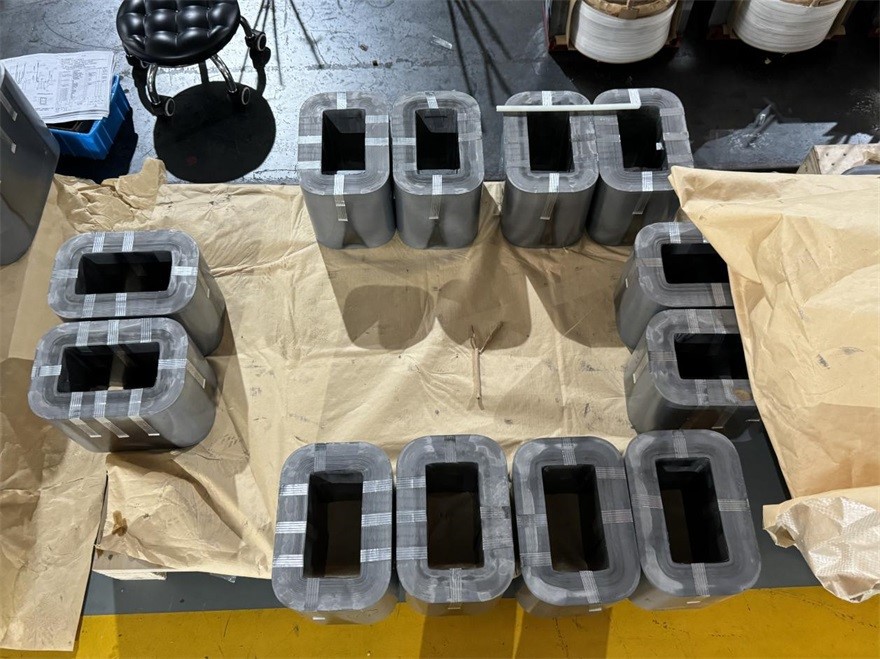

2.1 Jedro

Strukturna prednost navitega jedra je, da omogoča, da feromagnetni material v celoti izkoristi svoje vrhunske elektromagnetne lastnosti, kar zmanjša koeficient izgube jedra. Noga jedra in prečni-prerez jarma eno-faznega navitega jedra sta pravokotna in neprekinjeno ovita z magnetnim jeklenim trakom, kar znatno zmanjša izgubo brez-obremenitve, tok brez-obremenitve in hrup transformatorja.

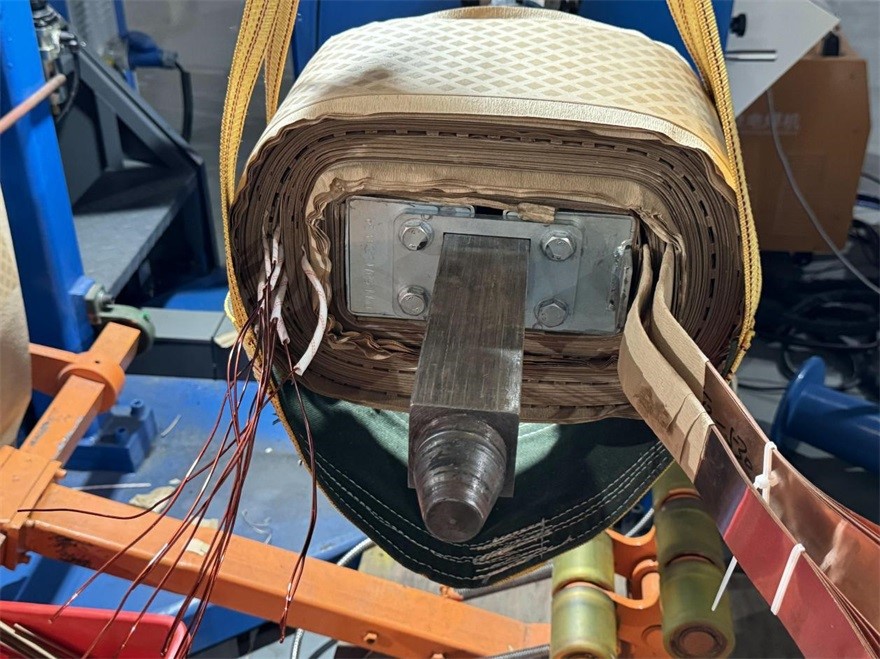

2.2 Navijanje

Navitja naših transformatorjev uporabljajo -emajlirano okroglo bakreno žico visoke čistosti, ki se ponaša z odlično električno prevodnostjo in kompaktno izolacijo. Emajlirana prevleka zagotavlja enotno izolacijo in zanesljivo dielektrično trdnost. Sprejmite optimizirano strukturo navitja folije za nizko-napetostne tuljave in žično navitje za visoko-napetostne tuljave, kar zagotavlja odlično delovno stabilnost, zanesljivost in toplotno učinkovitost.

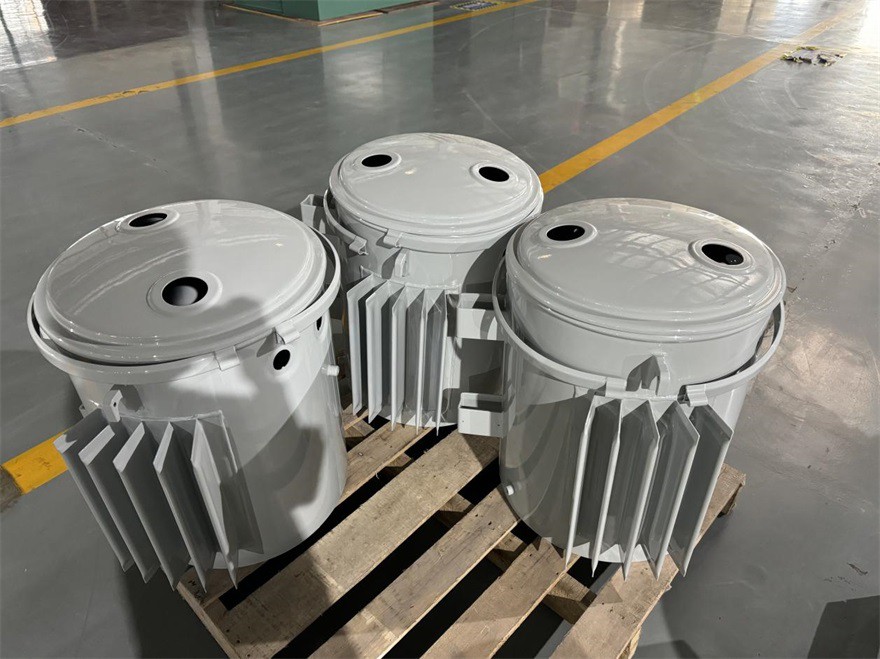

2.3 Rezervoar

Rezervoar iz mehkega jekla z privarjenimi dvižnimi ušesi in obešalnimi nosilci za neposredno-na-montažo na drog. Ocena KVA na steni rezervoarja. Na rezervoarje se nanesejo zaščitni premazi za zmanjšanje korozije. Da bi zagotovili varno delovanje teh električnih transformatorjev kljub izpostavljenosti težkim podnebnim razmeram in njihovi oddaljeni lokaciji, je v njihove specifikacije vgrajena zanesljivost.

2.4 Končna montaža

1. Sklop navijanja:Potisnite navitja VN/NN na laminirano jedro, da zagotovite pravilno poravnavo in celovitost izolacije.

2. Električne povezave:Priključite navitne kable na stikalo, puše in druge komponente, nato zavarujte in izolirajte spoje.

3. Sušenje sredi-tuljave:Sestavljen aktivni del (jedro + navitja) postavite v sušilnik za vakuumsko segrevanje, da odstranite vlago.

4. Namestitev rezervoarja:Posušen aktivni del dvignite v rezervoar, ga varno namestite in zagotovite ustrezno izolacijo sten rezervoarja.

5. Namestitev dodatne opreme:Namestite puše, varnostni ventil za tlak in druge dodatke, nato pa preverite tesnjenje.

6. Polnjenje in usedanje olja:Vakuum-napolnite z izolacijskim oljem, razplinite in pustite, da se usede, preden preverite nivoje olja in dielektrično trdnost.

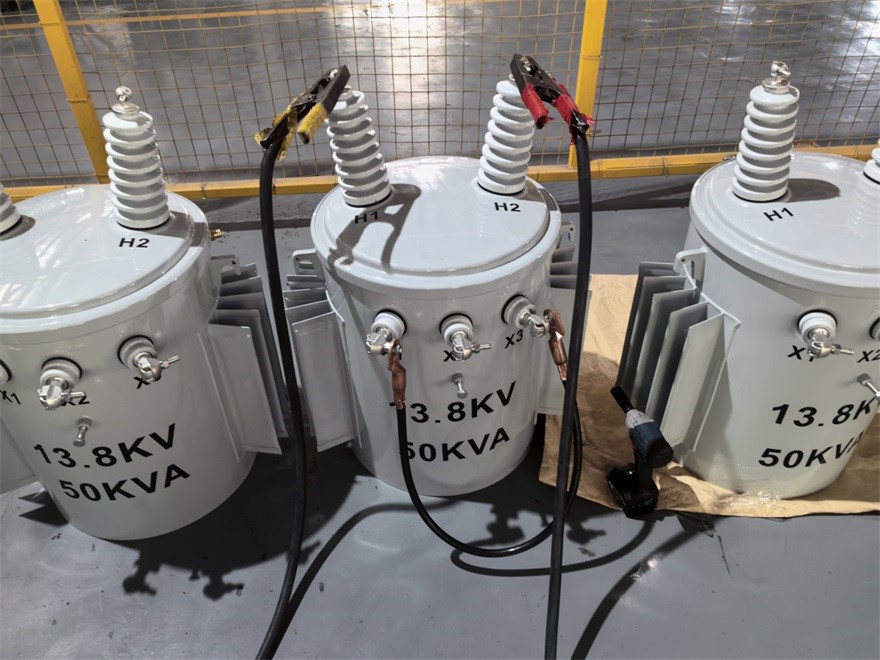

03 Testiranje

Rutinski test

1. Meritve upora

2. Preskusi razmerja

3. Test polarnosti

4. Izgube brez obremenitve in tok brez obremenitve

5. Izgube obremenitve in impedančna napetost

6. Preskus uporabljene napetosti

7. Preskus vzdržljivosti inducirane napetosti

8. Merjenje izolacijskega upora

9. Preskus puščanja s tlakom za transformatorje, potopljene v tekočino

10. Preskus dielektričnosti olja

Rezultati testa

04 Pakiranje in pošiljanje

05 Stran in povzetek

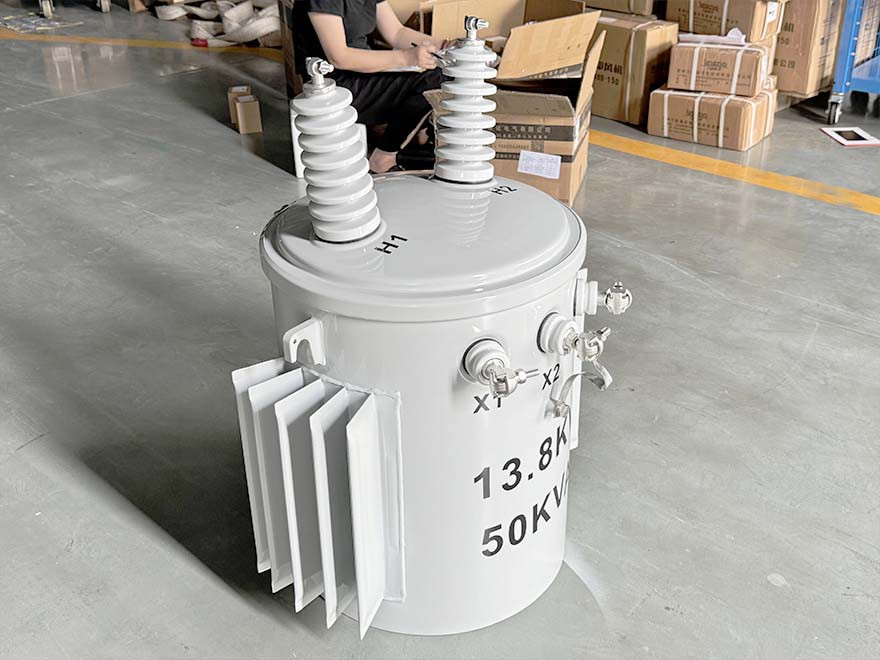

Naš50kVA enofazni-polno-transformatorza Gvajano zagotavlja učinkovito, stabilno in varno distribucijo električne energije.

Zasnovan z visoko-kakovostnimi bakrenimi navitji, nizko-izgubnim navitim jedrom in trpežnim rezervoarjem,-pripravljenim za uporabo na prostem, zagotavlja dolgoročno-zanesljivost tudi v zahtevnih okoljih.
