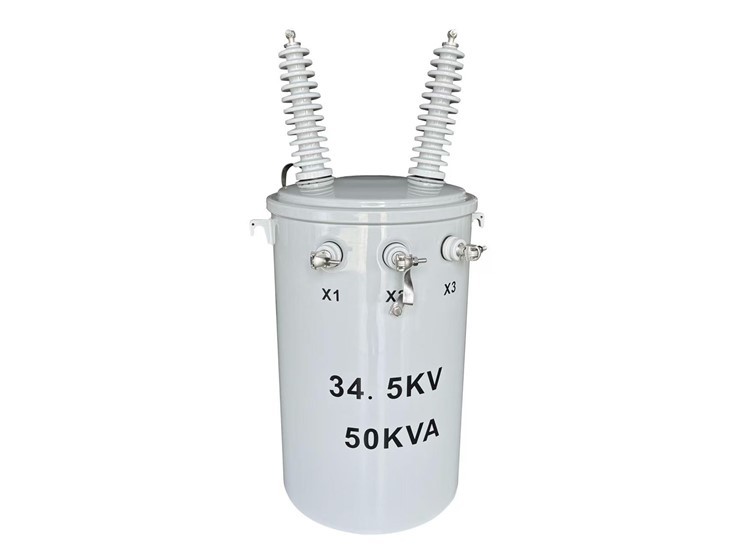

50 kVA Polni transformatorji-34,5/0,12*0,24 kV|Kanada 2024

01 Splošno

1.1 Ozadje projekta

Ta 50kVA enofazni transformator na drogu je bil izvožen v Kanado julija 2024. Nazivna moč suhega transformatorja je 50 kVA, primarna napetost je 34,5 kV in sekundarna napetost je 0,12/0,24 kV. Transformatorji, ki jih proizvaja naše podjetje, so zasnovani z visoko učinkovito in energetsko varčno strukturo jedra iz valjanega železa. Material železnega jedra je izdelan iz visokokakovostne hladno valjane zrnato usmerjene silicijeve jeklene pločevine, izolirane z mineralnim oksidom. Z nadzorom postopka rezanja in sestavljanja pločevine iz silicijevega jekla sta stopnja izgube transformatorja in tok brez{9}}obremenitve ter raven hrupa čim manjša. Poleg tega edinstvena tehnologija navijanja transformatorja učinkovito izboljša odpornost proti udaru strele in kratko{11}}upornost. Uporablja se predvsem v distribucijskem omrežju podeželskih območij, kmetijski proizvodnji in sistemu oskrbe z električno energijo in distribucijo civilnih zgradb.

Zagotavljamo, da je vsaka od naših dobavljenih enot prestala stroge teste sprejemljivosti. Ponujamo en-paket storitev od svetovanja, ponudbe, proizvodnje, namestitve, zagona, usposabljanja do poprodajnih storitev, naši izdelki zdaj delujejo v več kot 50 državah po svetu. Naš cilj je biti vaš najbolj zanesljiv dobavitelj in tudi vaš najboljši poslovni partner!

1.2 Tehnične specifikacije

Specifikacije in podatkovni list enofaznega transformatorja za montažo na drog 50 kVA

1.3 Risbe

50 kVA diagram sheme transformatorja za montažo na steber in velikost.

02 Proizvodnja

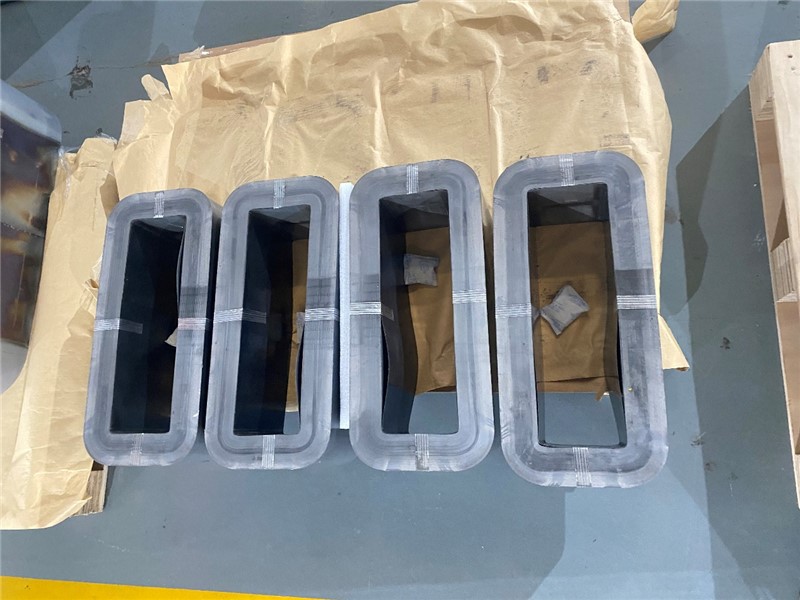

2.1 Jedro

Ker je jedro tuljave navito vzdolž najboljše magnetne smeri usmerjene pločevine iz silicijevega jekla, popolnoma omogoča vrhunsko zmogljivost usmerjene pločevine iz silicijevega jekla, smer magnetnega pretoka je popolnoma skladna z usmerjenostjo pločevine iz silicijevega jekla, preobremenitvena zmogljivost je velika in popačenje magnetnega vezja je majhno, zato sta izguba brez-obremenitve in tok brez{1}}obremenitve manjša od laminirano železno jedro (jedro iz laminiranega železa bo imelo popačenje magnetnega vezja zaradi laminiranega spoja).

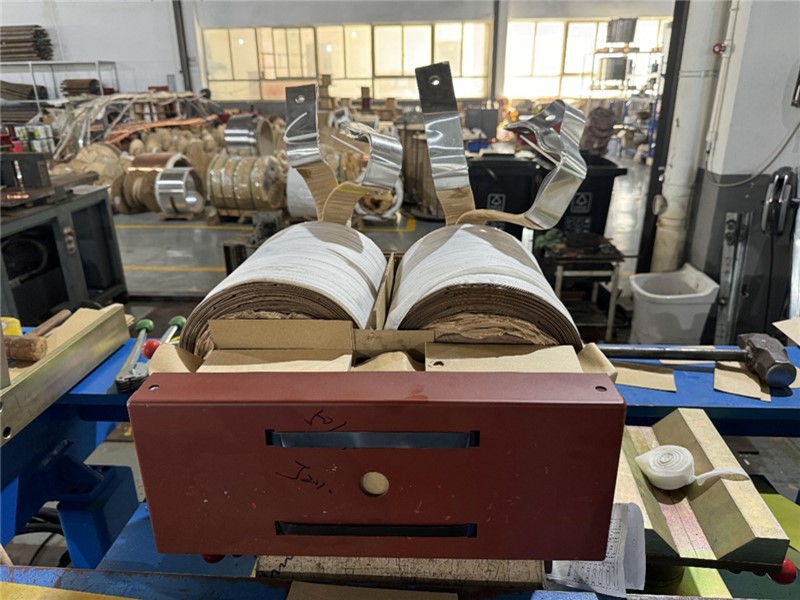

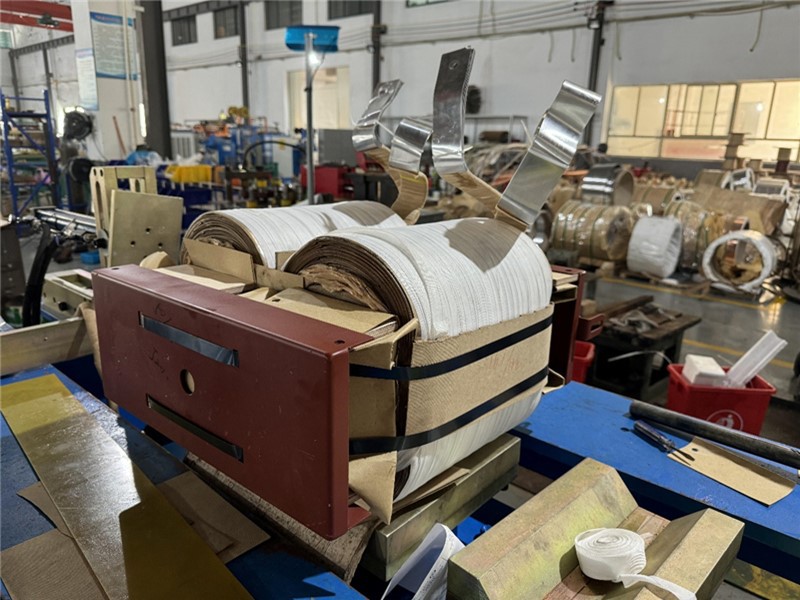

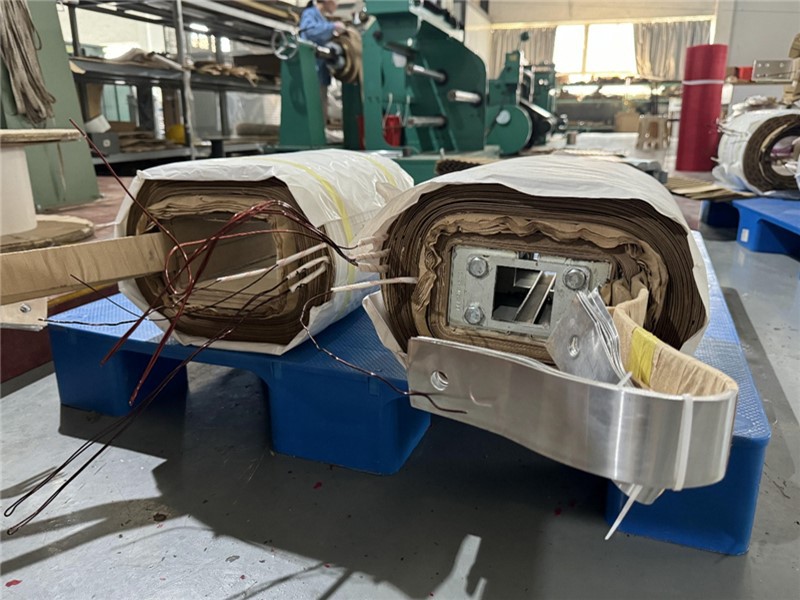

2.2 Navijanje

- Nizkonapetostno navijanje z visokokakovostno kabelsko žico, ovito v papir,

- Visokonapetostno navitje je navito z visoko{1}}kakovostno poliuretansko-emajlirano aluminijasto žico

- Vmesna izolacija uporablja pikčast papir za povezavo tuljave v fiksno enoto z odlično izolacijsko odpornostjo

- Struktura transformatorja je med običajnim delovanjem in transportom zanesljiva

2.3 Rezervoar

- Japonski stroj za lasersko rezanje Mitsubishi in CNC oprema za izsekavanje, zmanjševanje, zlaganje in druga oprema za zagotavljanje natančnosti obdelave

- ABB robotsko avtomatsko varjenje, lasersko zaznavanje, izogibanje puščanju, uspešnost 99,99998 %

- Obdelava z elektrostatičnim razprševanjem, 50 let brez odstranjevanja barve (odpornost premaza proti koroziji v 100 urah, trdota večja ali enaka 0,4)

- Popolnoma zaprta konstrukcija cilindričnega tipa s samo{1}}tesnilnim ročnim razbremenilnim ventilom (specifikacija ANSI)

- Standardni obešalniki NEMA (vsaka enota vključuje nosilne plošče za drogove)

- Popolnoma zaprta struktura, brez vzdrževanja-, normalna življenjska doba več kot 30 let

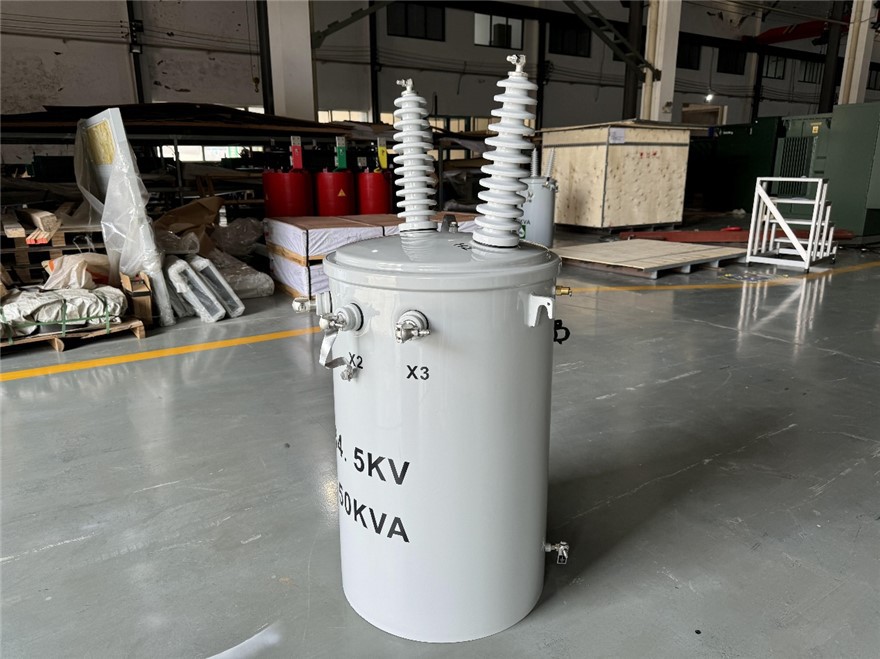

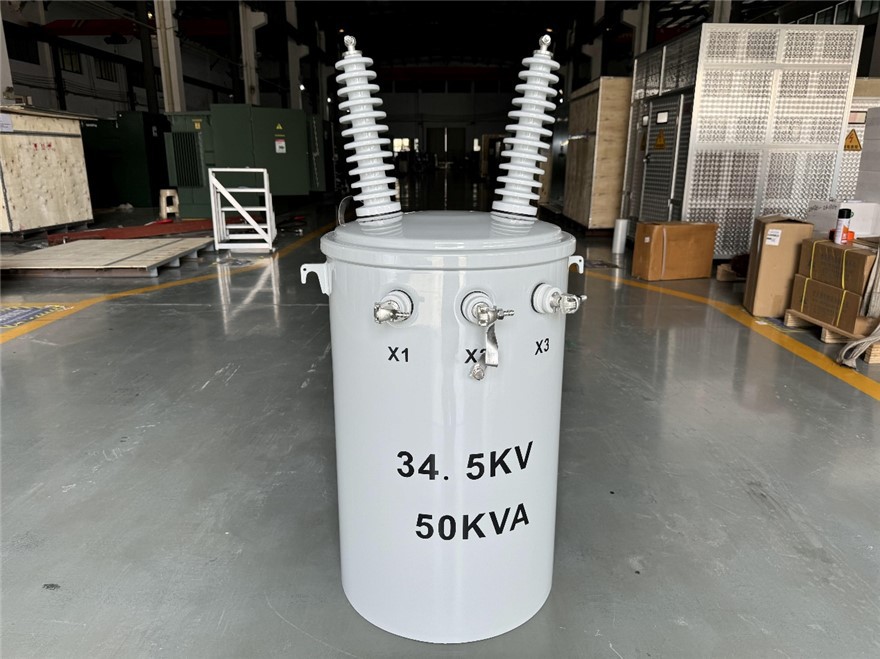

2.4 Končna montaža

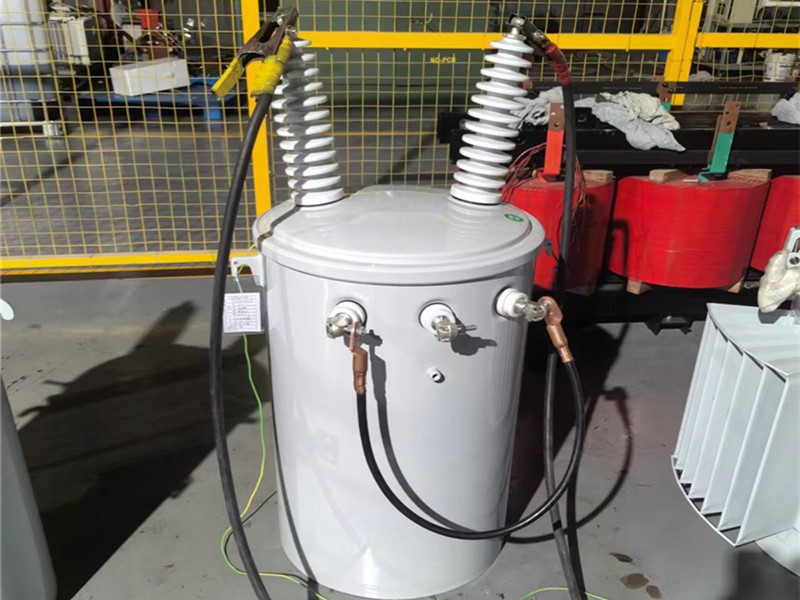

03 Testiranje

1. Razmerje na vseh priključkih in položajih pip

2. Test polarnosti

3. Izgube brez-obremenitve pri 100 % nazivne napetosti, popravljene na 85 stopinj

4. Vzbujevalni tok pri 100% nazivni napetosti

5. Izgube obremenitve in impedanca pri nazivnem toku, popravljena na 85 stopinj

6. Uporabljena napetost

7. Inducirana napetost

8. Preizkus odkrivanja-puščanja rezervoarja transformatorja.

Rezultat testa

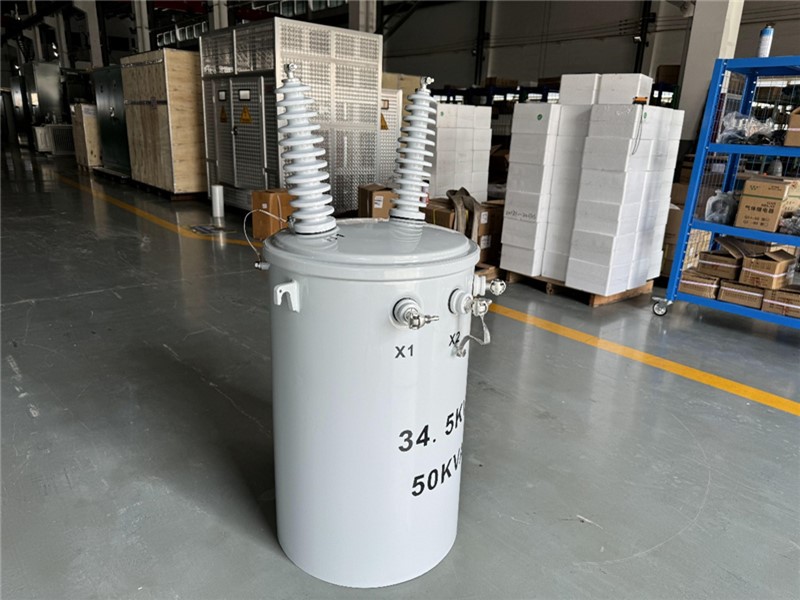

04 Pakiranje in pošiljanje

05 Stran in povzetek

Zahvaljujemo se vam za vaše zanimanje za naš enofazni-polno-transformator! S svojo učinkovitostjo, stabilnostjo in vzdržljivostjo ta izdelek zagotavlja zanesljivo podporo za prenos moči in služi kot ključna komponenta v energetskih sistemih. Vedno se držimo načela kakovosti na prvem mestu in stranke ter nenehno uvajamo inovacije za zagotavljanje boljših rešitev in storitev. Veselimo se sodelovanja z vami, da skupaj ustvarimo sijajno prihodnost!
