300 kVA Oljni transformator-13,2/0,48 kV|Gvajana 2024

01 Splošno

1.1 Ozadje projekta

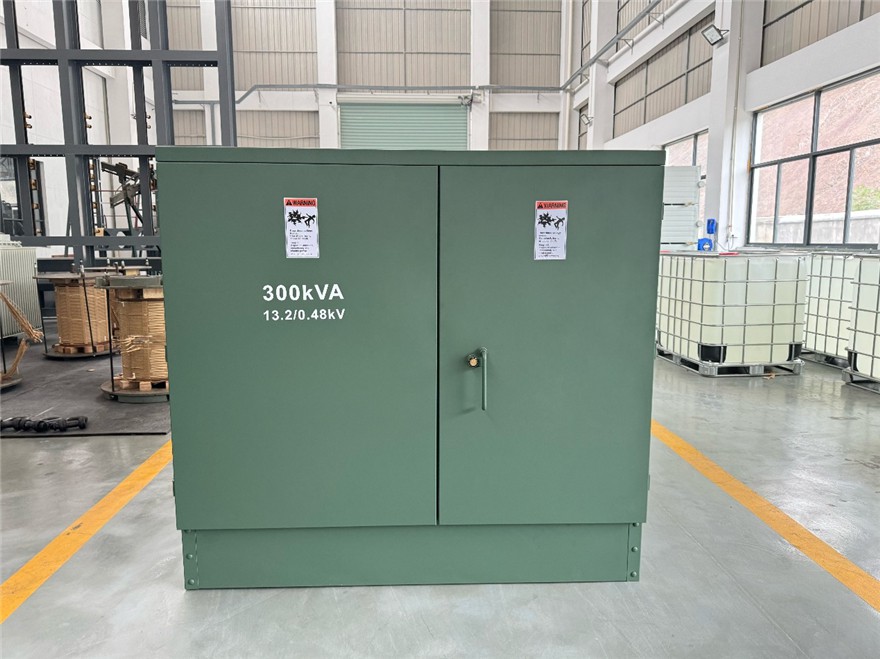

300 kVA transformator, nameščen na blazinici, je bil dostavljen v Južno Ameriko leta 2024. Nazivna moč transformatorja je 300 kVA s hlajenjem ONAN. Primarna napetost je 13,2GrdY/7,62kV z ±2*2,5-odstotnim razponom odcepitve (NLTC), sekundarna napetost je 0,48/0,277kV, oblikovali so vektorsko skupino YNyn0 in gre za dovod zanke in mrtvi sprednji transformator. Transformator za montažo na podlogo je kompakten in ima majhen odtis, zaradi česar je posebej primeren za uporabo v mestnih območjih in krajih z omejenim prostorom. Transformator, nameščen na blazini, združuje transformatorje, visoko{13}}napetostne stikalne naprave, nizko{14}}napetostno distribucijsko opremo in pomožno opremo v eni sami škatli, s čimer se izogne ​​problemu razpršene postavitve tradicionalne opreme transformatorskih postaj. Dokončajte celotno montažo in zagon opreme v tovarni in samo še priključite visoko{16}}napetostne in nizko{17}}napetostne kable na gradbišče, da začnete delovati, kar močno skrajša obdobje gradnje. Konstrukcijske prednosti ameriškega škatlastega transformatorja se odražajo predvsem v kompaktni konstrukcijski zasnovi, visoki varnosti, nizkih stroških vzdrževanja in prilagodljivi širitvi. Zaradi teh značilnosti je še posebej primeren za uporabo v distribuciji električne energije v mestih, komercialnem kompleksu, vetrni elektrarni, fotovoltaiki in drugih scenarijih, ki zahtevajo veliko prostora, zanesljivost in učinkovitost.

Naš 300 KVA transformator, nameščen na blazinici, je bil zasnovan z napredno tehnologijo in uporablja visoko kakovostne materiale in komponente, kar zagotavlja zanesljivo kakovost in dolg čas delovanja.

1.2 Tehnične specifikacije

Vrsta in podatkovni list transformatorja 300 KVA

1.3 Risbe

300 KVA diagram in velikost transformatorja, nameščenega na ploščici.

02 Proizvodnja

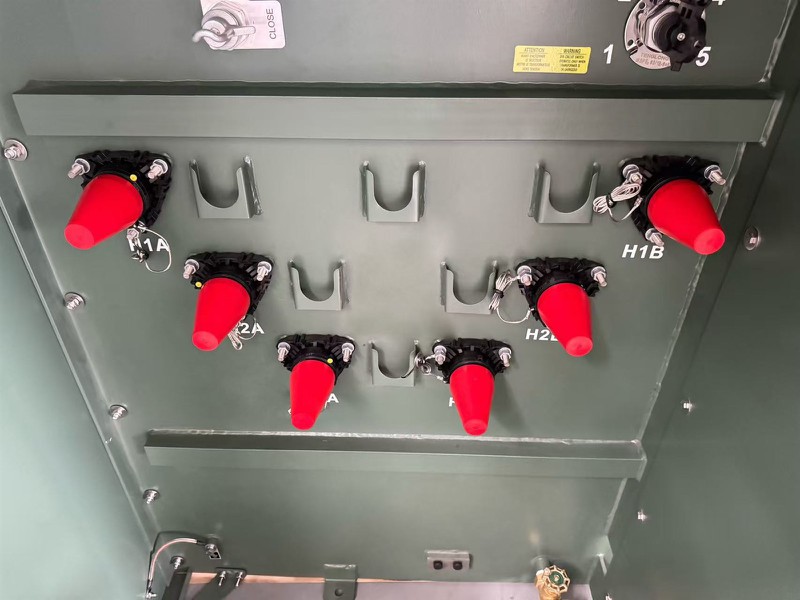

2.1 HV puša

Naprava brez sprednje strani za transformatorje poveča varnost (zmanjša izpostavljenost visoki-napetosti/tveganje obloka) in omogoča manjše velikosti ohišja z zmanjšanimi razmiki med pušami. Manj pogosti v današnjih transformatorjih za vgradnjo pod napetostjo se občasno uporabljajo sprednje puše pod napetostjo za primarne povezave HV. Vmesniki brez obremenitve (večinoma 200 A obremenitve; 600/900 A brez-možnosti obremenitve) se redko uporabljajo za sekundarne zaključke LV zaradi podpore le enemu kablu na kolenski priključek (nezdružljivo z nastavitvami več-kablov na fazo).

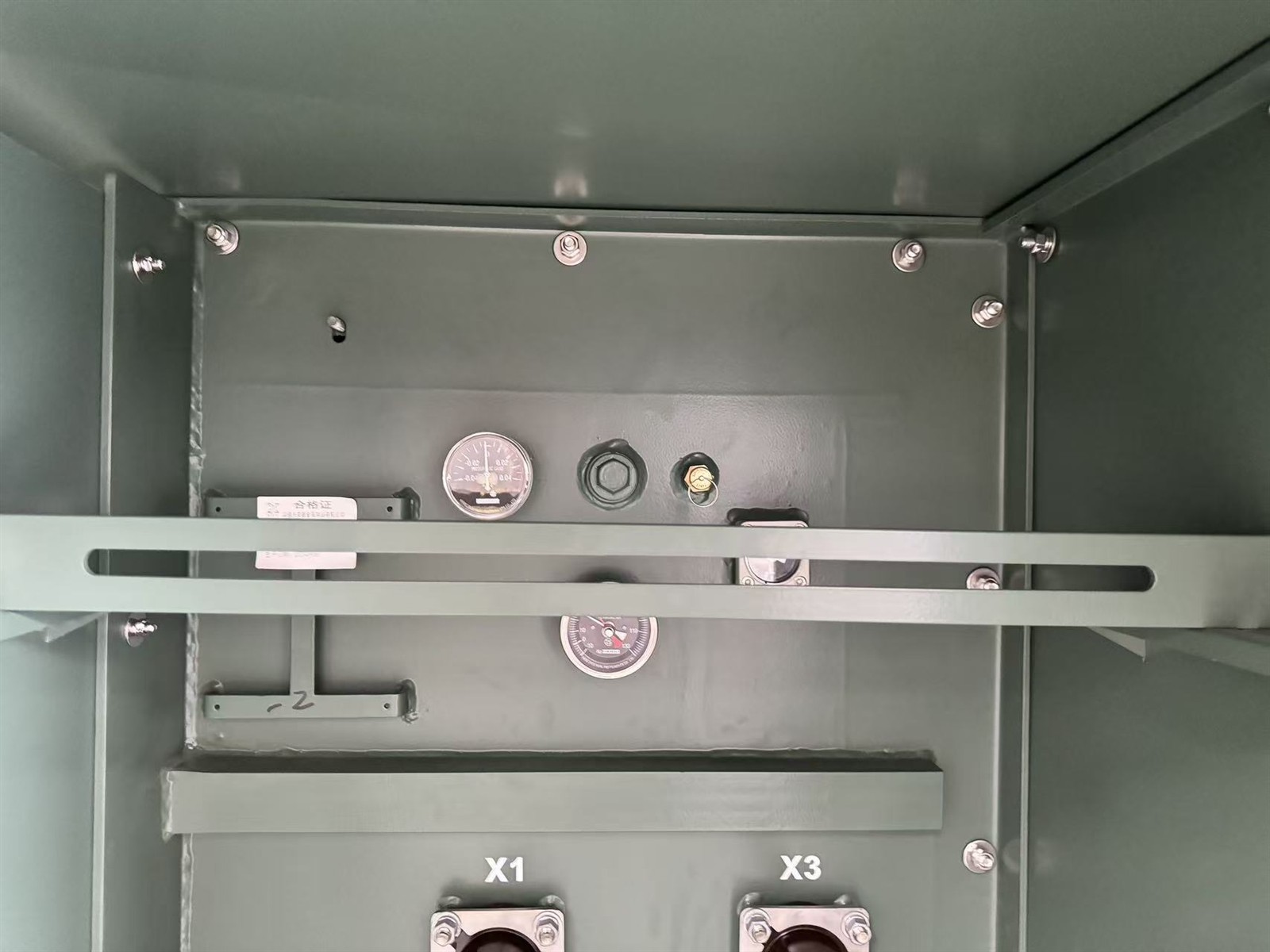

2.2 LV nosilec puše

Ko nizkonapetostne lopatice vključujejo več pritrdilnih lukenj, običajno postanejo daljše. Če imajo vaše lopatice več lukenj (in so zato povezane z več kabli), postane dodajanje nizko{2}}napetostnih podpornih puš nujen ukrep. Če delate s podaljški lopate, je pametno upoštevati tudi podpore za puše.

Nepodprto pušo lahko obremeni teža preveč težkih kablov, pritrjenih nanjo. Ta odvečna teža lahko stisne spodnji del tesnila puše (ki sedi ob steni rezervoarja transformatorja). Sčasoma lahko to stiskanje povzroči puščanje transformatorskega olja, ki se začne na zgornjem delu tesnila.

2.3 Rezervoar

Preklopniki transformatorja delujejo tako, da izberejo nastavitev, ki je usklajena z dejansko vhodno napetostjo-to ohranja izhodno napetost obremenitve v skladu z nazivno vrednostjo transformatorja na imenski tablici.

Če je vhodna napetost prenizka: Obrnite stikalo za stikalo HV omarice na nižjo nastavitev. To odklopi majhne dele primarnega navitja (zmanjša število obratov, medtem ko sekundar ostane nespremenjen). Prilagojeno razmerje obračanja poveča sekundarno-stransko napetost in odpravi težavo z nizkim vhodom.

2.4 Končna montaža

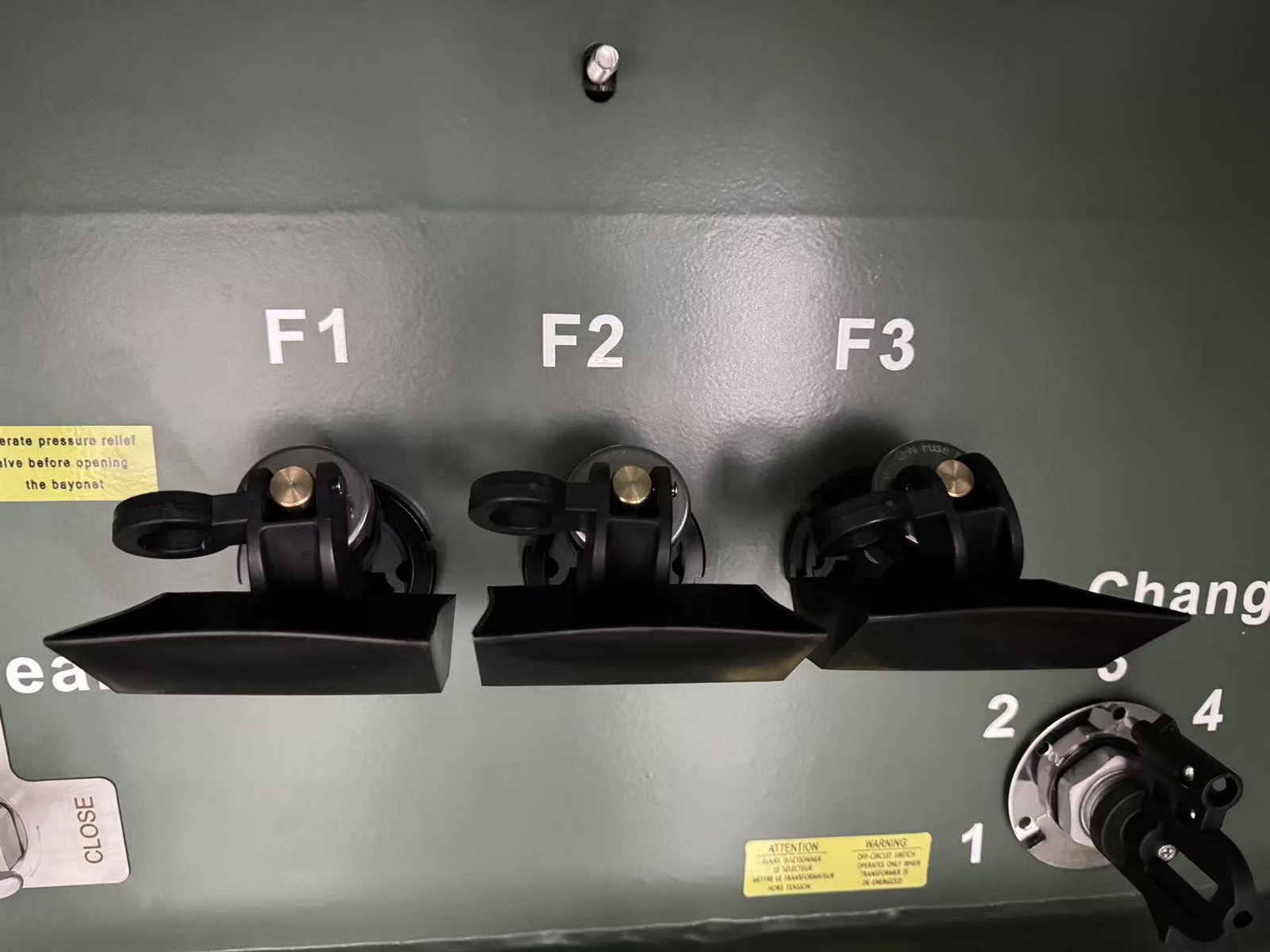

To je vtični-varovalka za-omejevanje toka, nameščena na visokonapetostni-strani transformatorja. Služi kotrezervno zaščitoproti notranjim ali sekundarnim-stranskim napakam. Njegove ključne lastnosti vključujejo abajonetni-slogzasnova za varno ročno zamenjavo,hitra prekinitev tokaza omejitev energije napake in avizualni indikator(kot udarna igla) za jasen prikaz delovanja. Varovalka je usklajena z nazivno vrednostjo transformatorja, da se zagotovi selektivno proženje, kar zagotavlja preprosto in zanesljivo rešitev za zaščito na prostem.

2.5 Končna montaža

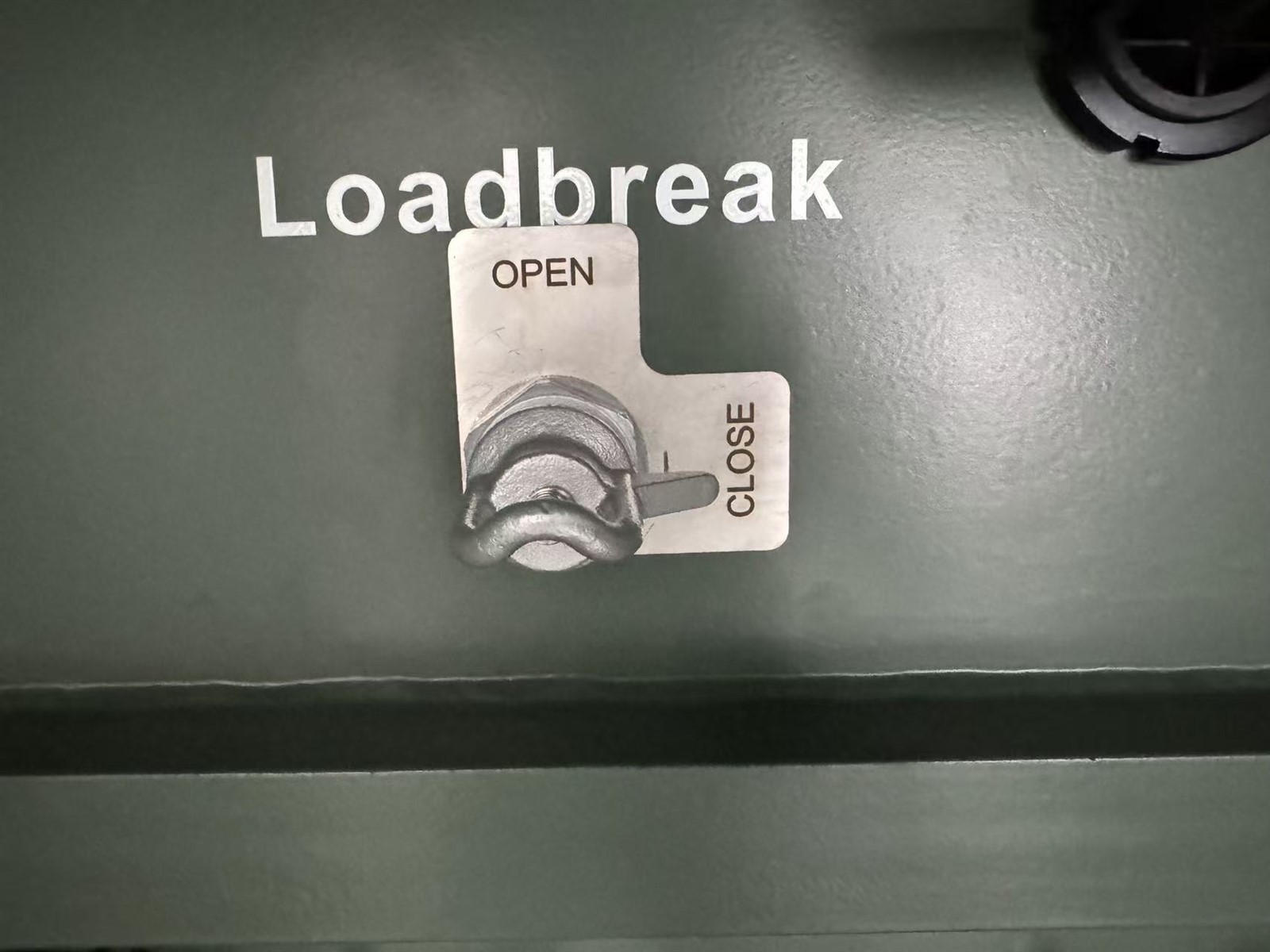

Zaščitno stikalo je tri{0}}polna, SF6-izolirana stikalna naprava, nameščena na visokonapetostni strani, zasnovana za varno ustvarjanje in prekinitev bremenskih tokov. Njegove ključne lastnosti vključujejoviden odklopza izolacijo,mrtva-sprednja konstrukcijaza varnost operaterja, anzunanji vrtljivi ročajza ročno upravljanje in integriranozmožnost-gašenja obloka(običajno z uporabo plina SF6 ali vakuuma). To stikalo omogoča varno razdeljevanje, vklop/izklop transformatorja in izolacijo napake brez potrebe po odstranitvi kolena kabla, s čimer se poveča prilagodljivost sistema in varnost vzdrževanja.

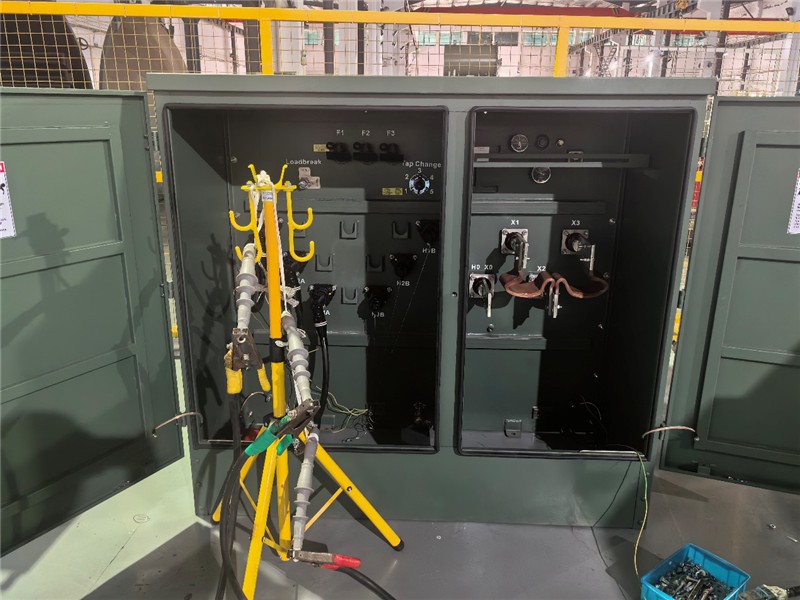

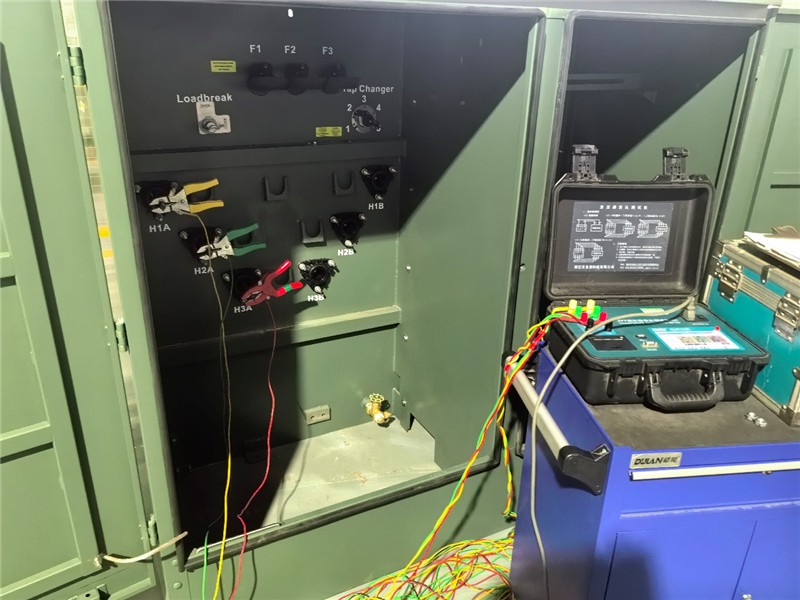

03 Testiranje

04 Pakiranje in pošiljanje

05 Stran in povzetek

Trifazni transformator, nameščen na plošči, je s svojo izjemno zmogljivostjo, varno zasnovo in stabilnim delovanjem idealna izbira za distribucijo električne energije. Ne glede na to, ali se uporablja v komercialni, industrijski ali javni infrastrukturi, zanesljivo izpolnjuje različne potrebe in uporabnikom zagotavlja učinkovite,-varčne in stroškovno-učinkovite rešitve za napajanje. Izberite trifazni transformator, nameščen na ploščici, da zagotovite varno in zanesljivo napajanje za svoje projekte in prispevate močan zagon k trajnostnemu razvoju v prihodnosti.
