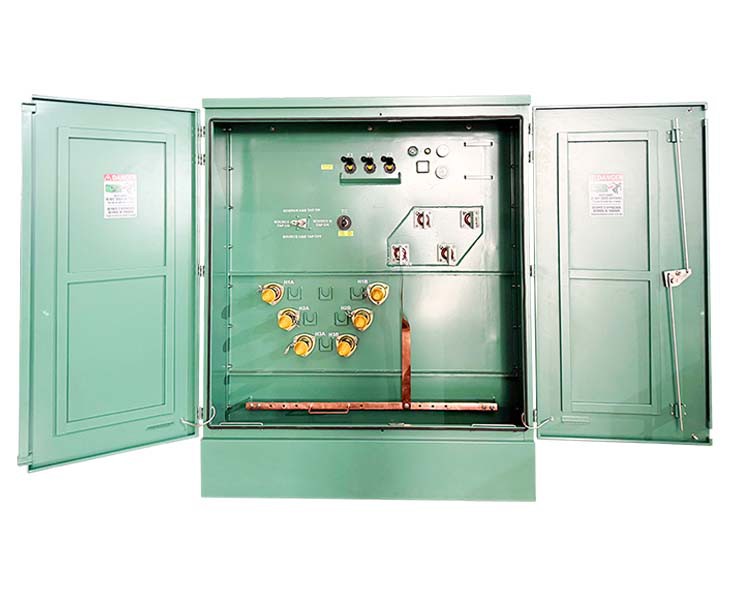

2500 kVA Trifazni transformatorji, nameščeni na ploščici-25/0,6 kV|Kanada 2025
Kapaciteta: 2500kVA
Napetost: 25kV-600Y/347V
01 Splošno
1.1 Projekt Spotlight
Projekt v središču pozornosti Ko se je naša kanadska stranka obrnila na nas, je potrebovala transformatorje, ki so lahko kos ostrim podnebjem, velikim obremenitvam in neprekinjenemu delovanju. Točno to smo dostavili: dva2500 kVA transformatorji-vgrajenizasnovan za zagotavljanje zanesljivega in doslednega napajanja za industrijska in komercialna omrežja. Te enote niso le stroji,-temveč so obljuba. Obljuba, da bo energija še naprej tekla, varno in učinkovito, dan za dnem.
1.2 Prilagojeno za kanadske razmere
Te transformatorje smo zasnovali posebej za kanadske zahtevne zunanje razmere. Z aluminijastimi navitji in oljnim hlajenjem ONAN ostanejo stabilni tudi, ko omrežje niha ali temperatura močno niha. Loop{2}}feed dead-sprednja zasnova varuje ljudi, vektorska skupina Dyn1 pa omogoča preprosto integracijo v ozemljena nevtralna omrežja. V bistvu smo poskrbeli, da bodo delovali zanesljivo ne glede na vremenske razmere-in da bodo operaterji ostali samozavestni, ko bodo delali.
1.3 Tehnične specifikacije
2500 kVA trifazni transformatorji, nameščeni na ploščici, specifikacije in podatkovni list
|
Dostavljeno do
Kanada
|
|
leto
2025
|
|
Vrsta
Trifazni transformator za montažo na blazinico
|
|
Standardno
CSA C227.4:21
|
|
Nazivna moč
2500 kVA
|
|
Pogostost
60 HZ
|
|
Krma
Zanka
|
|
Spredaj
Mrtev
|
|
Faza
tri
|
|
Vrsta hlajenja
ONAN
|
|
Tekoči izolator
Mineralno olje
|
|
Primarna napetost
25 kV
|
|
Sekundarna napetost
0,6 kV
|
|
Vektorska skupina
Dyn1
|
|
Material za navijanje
Aluminij
|
|
Impedanca
5.75%
|
|
Tapnite Changer
NLTC
|
|
Doseg tapkanja
±2*2.5%
|
|
Brez izgube obremenitve
2500 W
|
|
Pri izgubi obremenitve
24000 W
|
|
Dodatki
Standardna konfiguracija
|
1.4 Risbe
2500 kVA trifazni transformatorji, nameščeni na ploščici, risba in imenska tablica
 |
 |
02 Prilagojeno za kanadske razmere
Te smo oblikovali mi2500 kVA trifazni transformatorji na ploščiposebej za kanadske zahtevne zunanje razmere. Z aluminijastimi navitji in oljnim hlajenjem ONAN ostanejo stabilni tudi, ko omrežje niha ali temperatura močno niha. Loop{2}}feed dead-sprednja zasnova varuje ljudi, vektorska skupina Dyn1 pa omogoča preprosto integracijo v ozemljena nevtralna omrežja. V bistvu smo poskrbeli, da bodo delovali zanesljivo ne glede na vremenske razmere-in da bodo operaterji ostali samozavestni, ko bodo delali.
2.1 Jedro in magnetna inovacija
 |
Srce vsakega transformatorja je kompaktno tri{0}}jedro, ki gladko in učinkovito usmerja magnetni tok. Za zmanjšanje izgube energije in hrupa smo uporabili pločevine iz silicijevega jekla z nizkimi-izgubami, obdelane-odporno proti koroziji. Da, to je preprosto jedro, vendar smo ga skrbno zasnovali, da traja in deluje tiho ter ohranja vaš sistem stabilen pod vsemi vrstami obremenitev. |
2.2 Odličnost navijanja in povezovanja
 |
Na nizko{0}}napetostni strani uporabljamo navitja iz folije s trdnimi bakrenimi vodi zbiralke. To pomeni, da jih kratki stiki ne bodo motili, toplota pa se učinkovito odvaja. Visoko{3}}napetostna stran uporablja papirno-plosko aluminijasto žico,-kompaktno,-stroškovno učinkovito in zanesljivo. Te izbire navijanja vam skupaj zagotavljajo ravnovesje, h kateremu vedno stremimo: vzdržljivo, učinkovito in pripravljeno za dolgo-delovanje na prostem. |
2.3 Zaščitne funkcije in inteligentni zaščitni ukrepi
 |
Varnost ni bila nikoli pozabljena misel. Dodali smo Bay-O-Net varovalko in tokovno-nadomestno varovalko za večplastno zaščito, medtem ko -preklopnik brez obremenitve omogoča prilagoditve napetosti ±2 × 2,5 %. To pomeni, da se lahko transformatorji, ko se spremenijo pogoji v omrežju, prilagodijo, ne da bi preskočili utrip. O njih radi razmišljamo kot o pametnih, zaščitniških partnerjih za vaše distribucijsko omrežje. |
2.4 Zasnova rezervoarja in odpornost na vremenske vplive
 |
Sam 2500 kVA trifazni transformatorski rezervoar, nameščen na blazini, je izdelan iz zatesnjenega mehkega jekla, privitega za dodatno trdnost. Vsaka površina je peskana, vključno z vogali, nato pa premazana z vremenskimi- in UV-epoksi temeljnimi premazi in pokrivnimi premazi. Je dovolj trden, da prenese kanadsko sonce, sneg in dež, hkrati pa ohranja notranje komponente varne in ohranja odlično odvajanje toplote. Ni vam treba skrbeti za elemente-oni so že pokrili. |
2.5 Montaža in zagotavljanje kakovosti
 |
Previdno sestavimo jedro in navitja, povežemo vodnike, namestimo rezervoar in dodatke, ga napolnimo z mineralnim oljem in zatesnimo. Nato ga izvedemo skozi celotno zbirko standardnih testov CSA-: odpornost, razmerje, fazno-razmerje, izgube, upornost uporabljene in inducirane napetosti, izolacijska upornost, dielektrična trdnost in testiranje puščanja. Iskreno, dvakrat preverimo vse. Če je uspešno, lahko zaupate, da bo deloval zanesljivo od prvega dne. |
03 Testiranje
Rutinski test in standard testiranja
CSA C227.4-21 Tri-fazni, pod{3}}vgrajeni razdelilni transformatorji z ločljivimi izoliranimi visokonapetostnimi konektorji
CSA-C802.1-13 (R2022) Najmanjše vrednosti učinkovitosti za s tekočino napolnjene distribucijske transformatorje
1. Meritve upora
2. Preskusi razmerja
3. Preizkus razmerja-faz
4. Izgube brez obremenitve in tok brez obremenitve
5. Izgube obremenitve, impedančna napetost in učinkovitost
6. Preskus uporabljene napetosti
7. Preskus vzdržljivosti inducirane napetosti
8. Preskus puščanja s tlakom za transformatorje, potopljene v tekočino: Preskus puščanja pri 50 KPa se izvaja 12 ur brez puščanja. Brez trajne deformacije.
9. Merjenje izolacijskega upora
10. Preskus dielektričnosti olja
Rezultati testa
|
št. |
Preizkusni predmet |
Enota |
Sprejemljive vrednosti |
Izmerjene vrednosti |
Zaključek |
|
1 |
Meritve upora |
% |
Največja stopnja neuravnoteženosti upora |
0.82 |
Pass |
|
2 |
Preskusi razmerja |
% |
Odstopanje napetostnega razmerja na glavnem odcepu: manj kot ali enako 0,5 % |
-0.06~-0.05 |
Pass |
|
3 |
testi-razmerja faz |
/ |
Dyn1 |
Dyn1 |
Pass |
|
4 |
Izgube brez-obremenitve in vzbujalni tok |
/ |
I0:: zagotoviti izmerjeno vrednost |
0.35% |
Pass |
|
P0: zagotovite izmerjeno vrednost |
2,214 kW |
||||
|
Toleranca izgube brez obremenitve je +10 % |
/ |
||||
|
5 |
Izgube obremenitve impedanca napetosti in učinkovitost |
/ |
t: 85 stopinj Toleranca za impedanco je ±7,5 % Toleranca za skupno izgubo obremenitve je +6 % |
/ |
Pass |
|
Z%: izmerjena vrednost |
5.69% |
||||
|
Pk: izmerjena vrednost |
22,183 kW |
||||
|
Pt: izmerjena vrednost |
24,397 kW |
||||
|
Učinkovitost ne manj kot 99,37% |
99.43% |
||||
|
6 |
Preskus uporabljene napetosti |
kV |
HV: 50kV 60s NN: 10kV 60s |
Ne pride do padca preskusne napetosti |
Pass |
|
7 |
Preskus vzdržljivosti inducirane napetosti |
kV |
Uporabljena napetost (KV): 2 ur |
Ne pride do padca preskusne napetosti |
Pass |
|
Trajanje(a):48 |
|||||
|
Frekvenca (HZ): 150 |
|||||
|
8 |
Test puščanja |
kPa |
Uporabljeni tlak: 50kPA Trajanje: 12h |
Brez puščanja in ne Škoda |
Pass |
|
9 |
Merjenje izolacijskega upora |
GΩ |
HV-LV na zemljo |
2.32 |
/ |
|
LV-HV na zemljo |
2.83 |
||||
|
HV&LV na tla |
2.10 |
||||
|
10 |
Test olja |
/ |
Dielektrična trdnost; |
56,1 kV |
Pass |
|
Vsebnost vlage |
9,7 mg/kg |
||||
|
Faktor disipacije |
0.00204% |
||||
|
Analiza furana |
0.03 |
||||
|
Analiza s plinsko kromatografijo |
/ |
04 Pakiranje in pošiljanje
05 Strokovno znanje SCOTECH
V podjetju SCOTECH vsako leto po vsem svetu dostavimo na milijone kVA transformatorjev. Od standardov CSA do IEEE, majhnih 100 kVA enot do masivnih 5000 kVA sistemov, vsak transformator nosi našo zavezanost načrtovanju, testiranju in zanesljivosti. Ti dve 2500 kVA enoti? So odličen primer tega strokovnega znanja-zasnovanega za delovanje, zgrajenega za dolgotrajnost in pripravljenega za brezkompromisno napajanje kanadskih omrežij.
