150 KVA 3-fazni transformator, nameščen na blazinici-34,5/0,208 KV|ZDA 2025

01 Splošno

1.1 Opis projekta

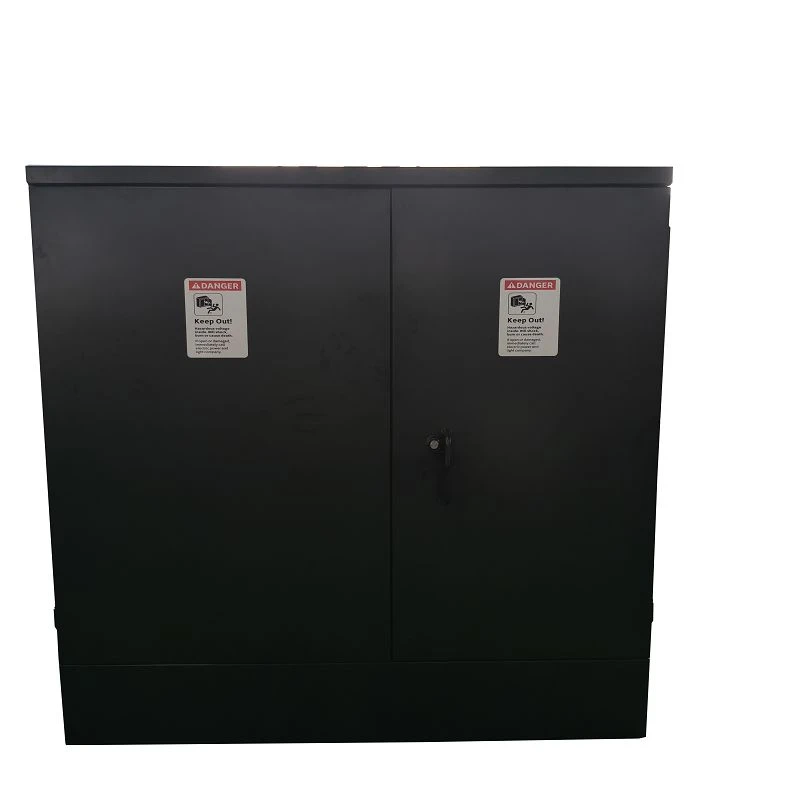

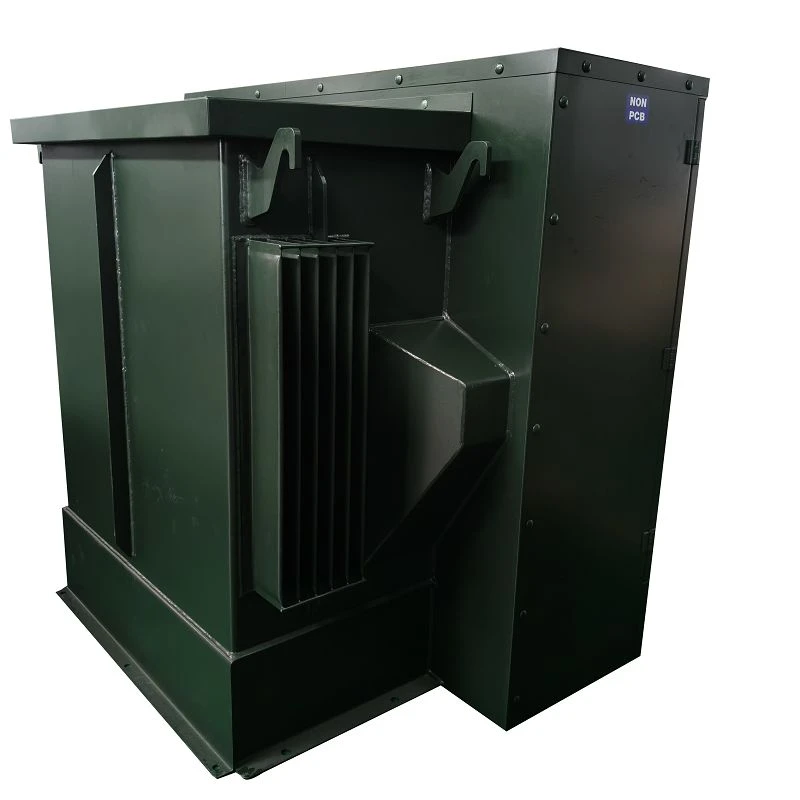

150 kVA trifazni transformator, nameščen na blazinici, je bil dostavljen v ZDA leta 2025. Nazivna moč transformatorja je 150 kVA s hlajenjem ONAN. Visoka napetost je 34,5D kV z ±2*2,5% območjem odcepa (NLTC), nizka napetost je 0,208Y/0,12 kV, oblikovali so vektorsko skupino Dyn1.

Transformatorji,-vgrajeni na podstavke, so namensko zgrajeni-razdelilni transformatorji na prostem, zasnovani za namestitev na nivoju tal na armiranobetonskih temeljih. Kot kritična komponenta podzemne infrastrukture za distribucijo električne energije zanesljivo služijo širokemu spektru scenarijev, od stanovanjskih sosesk in komercialnih okrožij do industrijskih parkov.

Za razliko od-nameščenih transformatorjev se njihova nizko{1}}profilna,-integrirana zasnova ne samo bolj diskretno zlije z mestno in primestno pokrajino, temveč daje prednost tudi varnosti in vzdržljivosti. Ti transformatorji so nameščeni v robustnem ohišju,-odpornem proti posegom, zato so na voljo v dveh primarnih konfiguracijah: mrtvi-spredaj in pod napetostjo-spredaj. Različica z mrtvim-sprednjim delom, ki je zelo priljubljena na javnih mestih, obdaja vse visokonapetostne-komponente v zatesnjenih, izoliranih pokrovih. Ta oblika odpravlja neposreden dostop do električnih delov pod napetostjo, kar drastično zmanjšuje tveganje električnega udara za vzdrževalno osebje in javnost. Poleg tega zaprto ohišje preprečuje prah, vlago in morebitno krajo, kar zmanjšuje dolgoročne-potrebe po vzdrževanju in zagotavlja dosledno,-delovanje brez težav.

1.2 Tehnične specifikacije

150 kVA transformator, nameščen na blazini, specifikacije tipa in podatkovni list

1.3 Risbe

150 kVA diagram transformatorja, nameščenega na plošči, in velikost.

02 Proizvodnja

2.1 Jedro

SCOTECH pad - nameščeno transformatorsko jedro, izdelano iz visoko - permeabilnosti - orientiranih silikonskih jeklenih plošč, uporablja napredno tehnologijo prekrivnega spoja s popolnoma zaježenimi koraki -. Odlikujejo ga nizek magnetni upor, minimalna izguba vrtinčnih tokov in zmanjšan hrup delovanja, z robustno vpenjalno strukturo, ki zagotavlja dolgo - stabilno delovanje v težkih zunanjih okoljih.

2.2 Bakreni ozemljitveni trak

Bakreni ozemljitveni trak transformatorja SCOTECH pad - je izdelan iz elektrolitskega bakra visoke čistosti - za vrhunsko prevodnost in odpornost proti koroziji. Natančno stisnjen in varno pritrjen na ohišje transformatorja in ozemljitveni sistem, hitro preusmeri napakne tokove na tla, učinkovito ščiti opremo pred poškodbami zaradi prenapetosti in zagotavlja varnost osebja. Njegova robustna konstrukcija je odporna na težke zunanje pogoje in zagotavlja zanesljivo dolgoročno - ozemljitveno delovanje za distribucijske aplikacije v mestih.

2.3 Plazna razdalja

Plazna pot na transformatorju, nameščenem na ploščici, je najkrajša pot vzdolž površine njegovih puš ali izolacije od dela pod napetostjo do tal. Namerno je podaljšan z utori ali lopami, da prepreči električno sledenje in preboj v mokrih ali onesnaženih zunanjih razmerah, kar zagotavlja varnost in zanesljivost.

2.4 LV Puša

Puša s štirimi-nizkimi{1}}napetostmi (LV) transformatorjev, nameščenih na ploščice, ima površino bakrenega svinca in vodoravno namestitev, vključuje 4-varjene čepe M12×50, tesnilni obroč Φ85×Φ55×6 za tesno tesnjenje in razdaljo med nožicami, večjo ali enako 35 mm. Odporen je na vzdržljivostno napetost frekvence 10 kV, napetost udarca strele 30 kV, delno razelektritev manj kot ali enako 10 pc pri 1,2 kV in tok kratkega stika 31,25 kA/2 s, z natezno obremenitvijo 1250 N in stabilnim delovanjem od -35 stopinj do +40 stopinj za distribucijo električne energije na prostem.

2.5 Ventil za polnjenje olja

Ventil za polnjenje olja pri transformatorjih, nameščenih na blazinicah, je nameščen v nizko-napetostnem predelu, posebej zasnovan za priročno vbrizgavanje in polnjenje izolacijskega olja za vzdrževanje optimalne ravni olja. Ima zanesljive tesnilne mehanizme, ki preprečujejo puščanje olja in vdor vlage, skupaj z vremensko-odporno in korozijsko-odporno konstrukcijo, ki se prilagaja težkim zunanjim okoljem. Uporabniku prijazen ventil omogoča učinkovito vzdrževanje, hkrati pa zagotavlja izolacijo transformatorja in dolgoročno zanesljivost delovanja.

03 Testiranje

Preskusi razmerja za transformatorje, nameščene na ploščice, so bistveni postopki preverjanja delovanja, ki merijo razmerje napetosti med primarnim in sekundarnim navitjem, ki se običajno izvajajo pod pogoji brez-obremenitve ali nazivne obremenitve z natančno preskusno opremo. Namen teh preskusov je potrditi, da se dejansko transformacijsko razmerje ujema z načrtovanimi specifikacijami, pri čemer se ugotovi morebitna odstopanja, ki jih povzročijo napake v navitju, nedoslednosti pri izdelavi ali obratovalna obraba. S preverjanjem natančnosti pretvorbe napetosti testi razmerja zagotavljajo, da transformator zagotavlja stabilno, pravilno regulirano moč za nadaljnje sisteme, preprečuje poškodbe povezane opreme zaradi prenapetosti/nizke napetosti in ohranja zanesljivo delovanje v mestnih distribucijskih omrežjih.

04 Pakiranje in pošiljanje

pakiranje

pošiljanje

05 Stran in povzetek

Naš transformator, nameščen na plošči, zasnovan tako, da izpolnjuje zahteve sodobne distribucije električne energije v mestih, združuje robustno inženirstvo, učinkovito delovanje in brezkompromisno varnost za zagotavljanje zanesljivih energetskih rešitev za komercialna območja, industrijske objekte in stanovanjske soseske. S svojo kompaktno, vremensko-odporno zasnovo, vrhunskimi komponentami (vključno z visoko-zmogljivimi jedri, varnimi bakrenimi ozemljitvenimi trakovi in ​​trpežnimi nizko{3}}napetostnimi pušami) ter strogim testiranjem (kot je preverjanje razmerja in preverjanje izolacije) zagotavlja stabilno delovanje tudi v težkih zunanjih pogojih, hkrati pa zmanjšuje potrebe po vzdrževanju. Ne glede na to, ali podpira širitev omrežja, kritično infrastrukturo ali vsakodnevno oskrbo z električno energijo, ta transformator velja za zaupanja vredno sredstvo,-ki optimizira prenos energije, zmanjšuje čas izpadov in se usklajuje z razvijajočimi se potrebami pametnih, trajnostnih distribucijskih omrežij. Izberite rešitev, ki združuje vzdržljivost, učinkovitost in brezskrbnost za vaše potrebe po distribuciji električne energije.
